Опубликовано: 12 августа 2020 в 16:00:31
-
Maverick0165
1939
сообщений

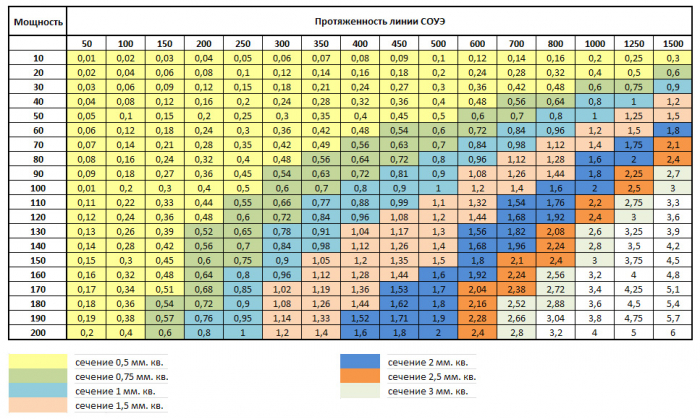

с 17 марта 2017 г.<p>Интересная получается история то, парни...<br></p><p>Если громкоговорители подключены на конце шлейфа, расчет сечения кабеля необходимо производить по формуле:<br><img src="/storage/forumImages/f59f600cc883f338f24433b2a3042795.jpg"><br>где<br> L – Общая длина кабеля (Метры)<br> P – Суммарная мощность громкоговорителей (Ватты)<br> V – Напряжение в линии (50, 70 или 100В)<br><br>В случае если громкоговорители распределены по шлейфу более или менее равномерно, расчетное сечение кабеля может быть сокращено практически в два раза.<br><br><img src="/storage/forumImages/48ff9c8bbf786d922172daa3917b5a39.jpg"></p><p>А ведь стандартная разводка в моих Klipsch RF-62 II была выполнена как раз в соответствии с этой таблицей получается. Мощность 70 Вт, протяженность двух линий на НЧ ~500 мм., а на ВЧ ~ 1000 мм.<br></p>
Опубликовано: 13 декабря 2022 в 15:58:31
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
Maverick0165
1939
сообщений
с 17 марта 2017 г.Это расчет линий для ГГС, но и для акустических систем нет особой разницы получается, судя по тому как совпали параметры по замененной внутренней разводке в моих в таблице.<br>
Опубликовано: 13 декабря 2022 в 16:09:37
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>Берем чисто основные технические характеристики Klipsch RF-62 II:</p><p>Подводимая мощность: 125 Вт (номинальная), тогда на НЧ 2х ~1.5 мм. кв., а на ВЧ 1х~ 2.5 мм. кв. Поэтому сечение 2.13 мм. кв. вполне можно принять за основу, учитывая что у данного типа акустики максимальная кратковременная мощность 500 Вт.<br></p>
Опубликовано: 13 декабря 2022 в 16:18:18
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
<p>Сечение 2.13 мм. кв просто удобней подключать, по диаметру это всего лишь 1,7мм. Толще неудобно, тоньше только путаться будут, если говорить о массовом производстве АС. А так хватит и 0,75кв/мм, это кстати 2200Вт </p>
Опубликовано: 13 декабря 2022 в 16:40:17
-
hodok68
7701
сообщений
с 11 июля 2014 г.<p>Игорь</p><p>А зачем на ВЧ толще чем на НЧ?</p>
Опубликовано: 13 декабря 2022 в 18:05:52
-
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>Опять же, глядя на снятые провода внутренней разводки, отмечаю их диаметр с изоляцией где то 3 мм., может чуть больше. Причем, не важно какого сечения сами проводники, 0.75 или 1.5 мм. кв. Очевидно это было сделано из таких же соображений - меньше будут перекручиваться, что в данной области применения крайне не рекомендуется и удобнее в монтаже. И по Sonus, смотрел обзорные фото по сборке, так в них не используются ножевые клеммы, а припаиваются проводники прямо к выводным лепесткам динамиков. Либо это действительно имеет смысл, либо делается из расчета, мол нечего в этой АС менять.</p>
Опубликовано: 13 декабря 2022 в 18:11:43
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>Евгений, я тоже был озадачен, но по таблице и по снятой разводке это отличие очевидно. Возможно, что если взять две на НЧ и одну на ВЧ, то сечение будет одинаковым и мощность будет распределяться равномерно. Вот не помню, какие стояли провода от терминалов до кроссовера...выбросил их).</p>
Опубликовано: 13 декабря 2022 в 18:19:28
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
<p>Игорь нельзя старые провода и тд. выбрасывать....</p>
Опубликовано: 13 декабря 2022 в 18:49:09
-
hodok68
7701
сообщений
с 11 июля 2014 г.Чешу в затылке,может как всегда человеческий фактор?У вас чувствительность динамика ВЧ,тем более с рупором, много выше СЧ- НЧ,скорее всего перепутали.Я где-то видел продавался ремкоплект динамиков на Клипш 62,только вот там бумажки с датащитом не было.Елак со своим Хейлом,разводит колонки ван ден Хулом,равного сечения на всё,но внутри есть перемычка и если сильно звенит, можно уменьшить чувствительность,просто перекинув на клемму 2 или 3.
Опубликовано: 13 декабря 2022 в 18:49:40
-
hodok68
7701
сообщений
с 11 июля 2014 г.<p>Игорь Если вы помните,тут уже приходили с припаянными проводами,лично я против,но это я.Пусть будут ножевые,после того порно,что творится в колонке,хуже уже не будет.</p>
Опубликовано: 13 декабря 2022 в 18:51:35
-
hodok68
7701
сообщений

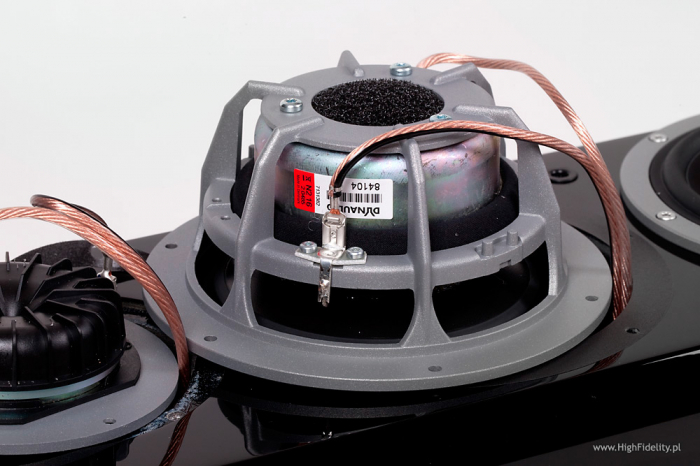

с 11 июля 2014 г.<p>Вот Динаудио Фокус,на которые я ругался.<img src="/storage/forumImages/eee1a1d8afbe2189ee511b810338a1bd.jpg"></p>
Опубликовано: 13 декабря 2022 в 19:02:40
-
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>))Затылок и у меня чешется... Но доказательство сказанного лежит у меня в ящичке - былая разводка АС. Да, чувствительность выше, но твитер выступает не просто как ВЧ, он так же воспроизводит и СЧ - полоса разделения кроссовера 1700 Гц, акцент на верхнюю часть. Перемычка, она скорей всего увеличивает сопротивление в цепи фильтра ВЧ, тем самым снижает подводимую мощность на твитер. А если учесть, что используются посеребренные (?) провода Van Den Hul, то они могут выдать перебор в этой части звукового. Николай, а сколько в Ваших АС динамиков? Вы же отмечали, что сечение у проводников одинаковое, не два ли их?</p>
Опубликовано: 13 декабря 2022 в 19:08:29
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
hodok68
7701
сообщений
с 11 июля 2014 г.<p>Нет,там стоят несколько сопротивлений и перекидывая перемычку увеличиваем сопротивление,снижая чувствительность.</p>
Опубликовано: 13 декабря 2022 в 19:11:36
-
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>Евгений, плохо видно, но я так понял - сначала запаяли, а потом установили ножевые? Ну, припой то надо снимать тогда, это же лишний получается переход, да к тому же, плотность контакта тут под весьма большим вопросом.</p>
Опубликовано: 13 декабря 2022 в 19:14:40
Klipsch RF-62 II, Marantz PM-KI Pearl Lite, AudioLab 8200DQ, Denon DCD 1550AR, Victor QL-Y7, PC (USB-AD, POWER-USB). Tchernov Special AC Power, Tchernov Classic MS AC Power, Tchernov Cable Classic MkIII IC, Tchernov Cable Classic Mk II SC Sp/Sp. -
hodok68
7701
сообщений
с 11 июля 2014 г.Где видно запаяли,на Динаудио?-Вы это бросьте.
Опубликовано: 13 декабря 2022 в 19:18:13
-
<p>PMC FB1+ два динамика .до этого были TDL T LINE 3 С тремя динамиками</p>
Опубликовано: 13 декабря 2022 в 19:20:11
-

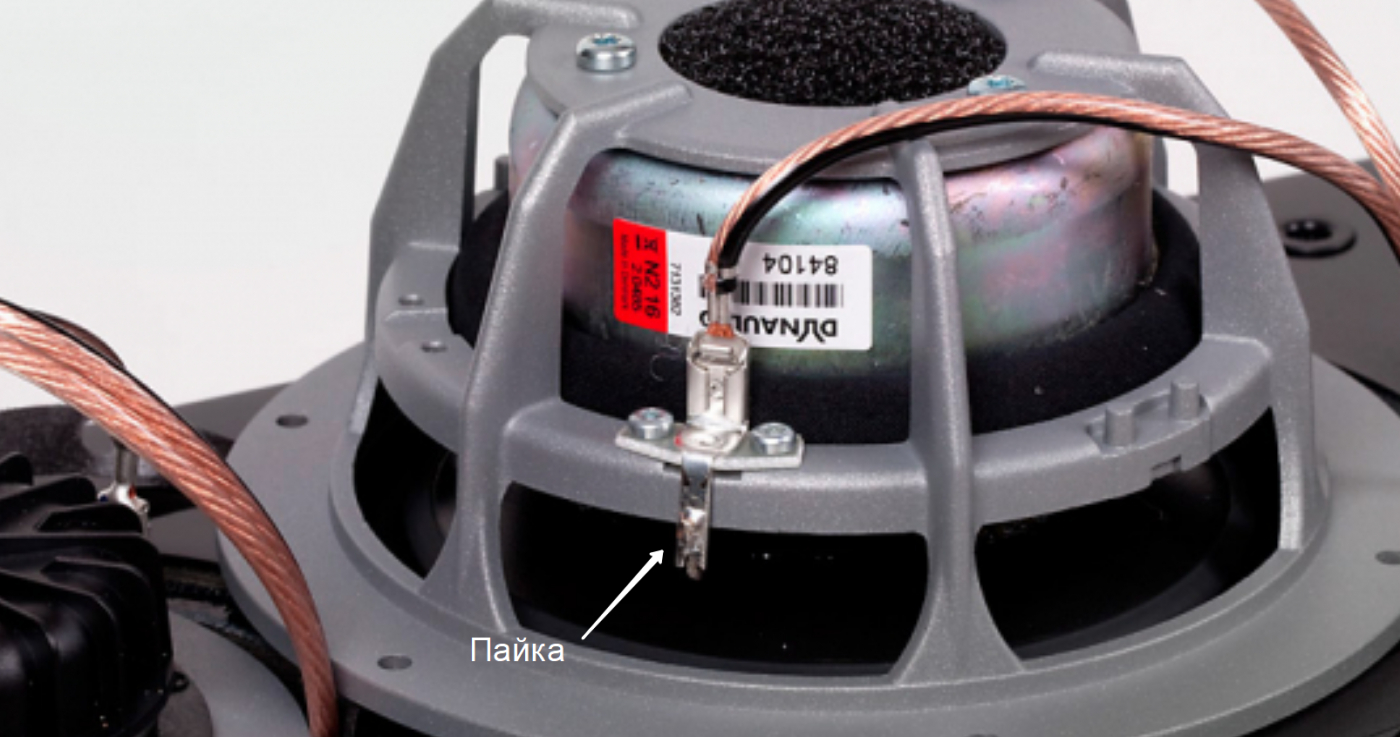

<p>hodok68<br>Где видно запаяли,на Динаудио?-Вы это бросьте.<br>-<br><img src="/storage/forumImages/c1427f9a9458afd4b80ce699170a98ff.jpg"><br></p>
Опубликовано: 13 декабря 2022 в 20:36:24
-
<p>Лопатки, тем более луженые, это вообще не хай-энд. Это барахленд. </p>
Опубликовано: 13 декабря 2022 в 20:37:13
-
hodok68
7701
сообщений
с 11 июля 2014 г.<p>Мус.вет</p><p>Епт,так эта пайка катушки к контакту,а как иначе?</p>
Опубликовано: 13 декабря 2022 в 20:54:30
-
<p>hodok68<br>Ну так пайка же. Лопатку откусите и напрямую кабель. Ладно позолоченные лопатки и такой же контакт, а у вас просто лужение контактов без зажимов. Если бы был винтовой зажим, тогда другое дело. <br>Лопатку скорее всего использовали по причине сложности пайки такого кабеля. Он витой в несколько заходом, такой если лудить он как пылесос будет олово тянуть, будет перерасход припоя на производстве. </p><p>Но его паять надо по любому, звук будет лучше. Надо только пролудить именно столько сколько будет припаиваться, это надо флюс CF-10 брать, но и удалить его потом надо будет, а то он сожрет медь. </p>
Опубликовано: 13 декабря 2022 в 21:05:08
-
Maverick0165
1939
сообщений
с 17 марта 2017 г.<p>Ножевые очень похожи на WBT - 0655. Очень удобно сдергивать, нажав на замок и легко подгоняются под любой размер лепестков, от 2.8 до 6.3 мм. (ставлю именно такие у себя).Только WBT медные и с покрытием Gold. А вот контактная площадка под гибкий вывод от катушки весьма странно расположена, того и глядишь закоротит на корзину. И все таки, складывается еще впечатление, будто сначала провод был подпаян, только потом установили ножевую, не удалив припой с контакта. А вот конструктивно, площадка сделана качественно, не создает видимости хрупкой. </p>
Опубликовано: 13 декабря 2022 в 21:11:44
