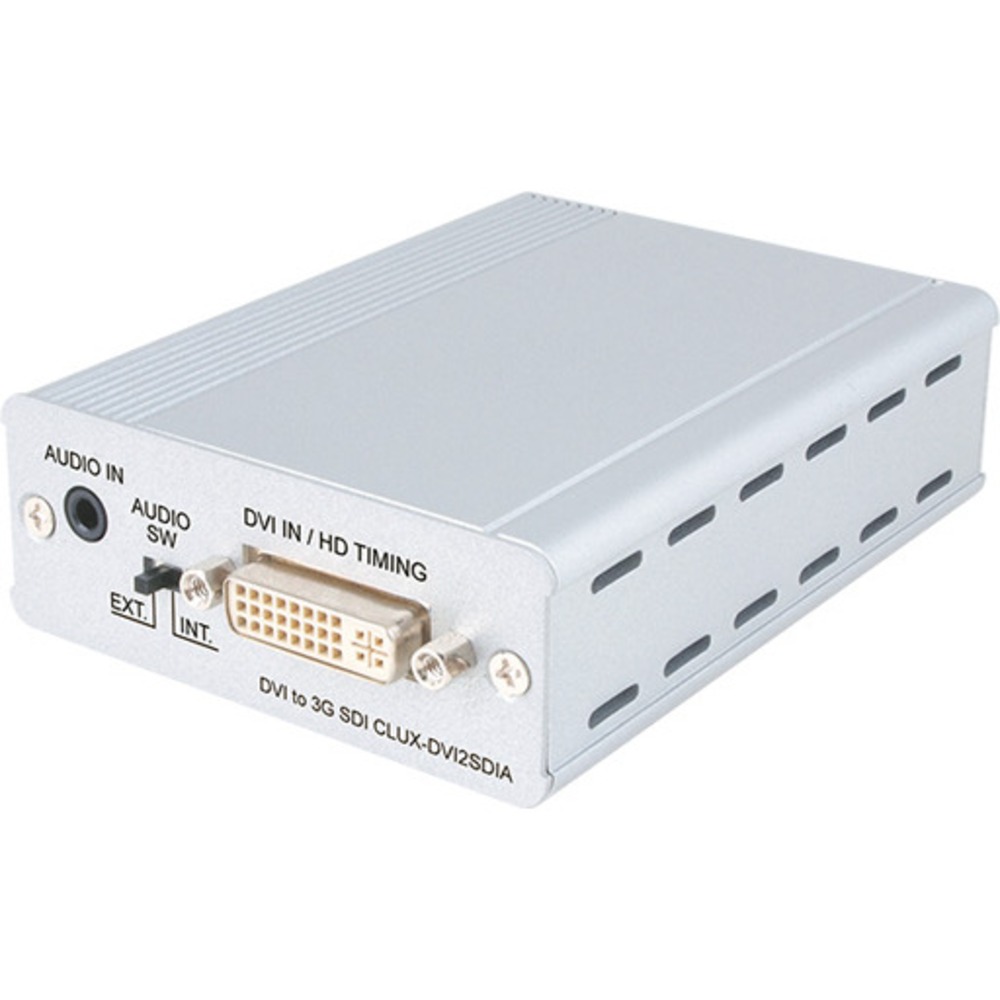

Преобразователь SDI, DVI, компонентное видео, HDMI Cypress CLUX-DVI2SDIA
/
Нет в наличии
Цена рекомендованная
- Экспресс доставка
Доставка - — - Самовывоз - —
| Бренд | |
|---|---|
| Производитель | Cypress |
| Тип | Преобразователь сигнала DVI-D и стереоаудио в сигнал SD/HD/3G-SDI |
CLUX-DVI2SDIA – преобразователь сигналов DVI-D и стерео аудио в сигналы SD/HD/3G-SDI. Прибор дополнительно оснащен входом аудио стерео (mJack), сигнал с которого может быть эмбедирован в сигнал SDI. Позволяет подключать HDMI-источник (требуется переходник HDMI-DVI), вложенное в HDMI аудио может быть использовано в выходном потоке SDI. Выбор источника аудиосигнала производится переключателем на корпусе устройства. Поддерживает скорость потока SDI до 2.970 Гбит/с. Расстояние передачи: 100 метров для 3G-SDI, 200 метров для HD и до 300 метров для SD. Прибор выполнен в компактном и надежном металлическом корпусе.
Основные особенности
- Позволяет подключать к источнику DVI-сигнала дисплеи с интерфейсом SDI
- Поддерживает скорости SDI-потока 2.970 Гбит/с, 2.970/1.001 Гбит/с, 1.485 Гбит/с, 1.485/1.001 Гбит/с и 270 Мбит/с
- Режимы преобразования входного сигнала DVI в SDI:
◦ 480i/576i в SD-SDI (SMPTE 259M-C, 270 Мбит/с)
◦ 720p/1080i в HD-SDI (SMPTE 292M, 1.485 Гбит/с или 1.485/1.001 Гбит/с)
◦ 1080p в 3G-SDI (SMPTE 424M/425M-AB, 2.970 Гбит/с и 2.970/1.001 Гбит/с) - Форматы входного сигнала: 480i (59.94), 576i (50), 720p (50/59.94/60), 1080i (50/59.94/60), 1080p (23.98/24/25/29.97/30/50/59.94/60)
- Длина линии передачи: 100 метров для 3G-SDI, 200 метров для HD-SDI и до 300 метров для SD-SDI
- Поддерживает источники сигнала с выходом интерфейса HDMI (требуется переходник или переходной кабель HDMI-DVI)
- Компактный и надежный металлический корпус
Технические характеристики

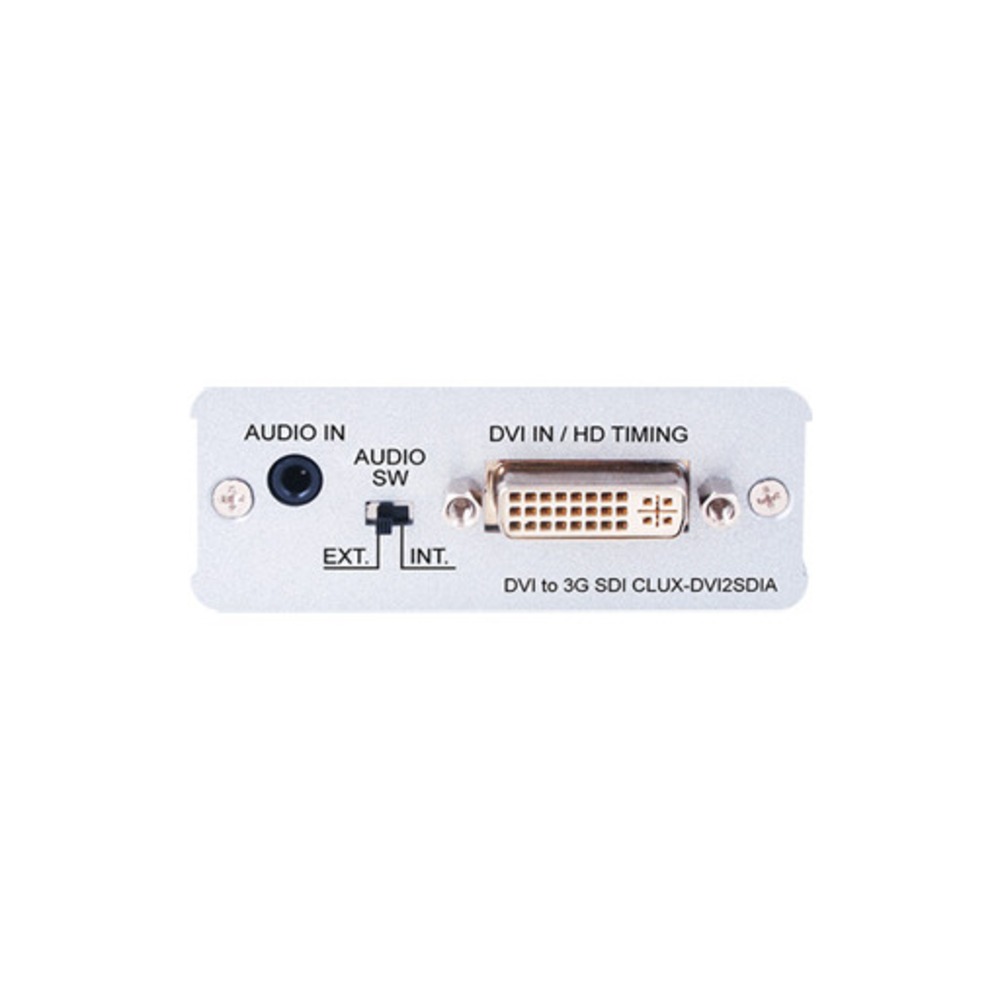

| Входы | 1 – DVI-D, разъем DVI 29-pin (розетка) 1 – аудио стерео, разъем mJack 3.5 мм (розетка) |

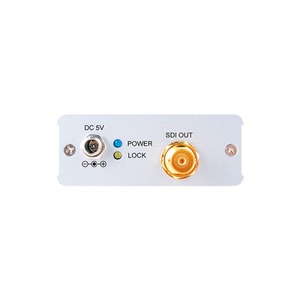

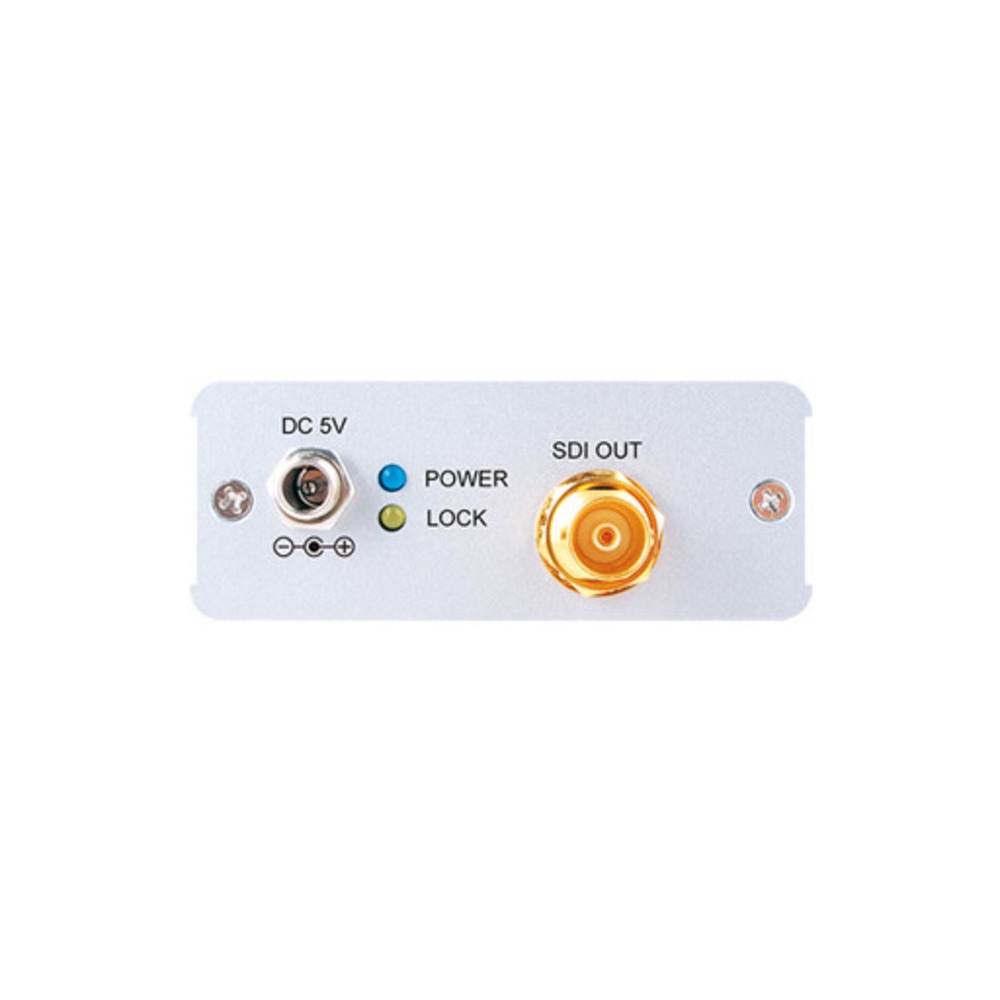

| Выход | 1 – 3G-SDI / HD-SDI / SD-SDI, разъем BNC (розетка) |
| Полоса пропускания видео | 225 МГц / 6.75 Гбит/с |
| Сигнал на входе DVI | 480i/576i; 720p (50/59.94/60); 1080i (50/59.94/60); 1080p (23.98/24/25/29.97/30/50/59.94/60) |
| Формат сигнала на выходе | SD-SDI (SMPTE 259M-C, 270 Мбит/с) HD-SDI (SMPTE 292M, 1.485 и 1.485/1.001 Гбит/с) 3G-SDI (SMPTE 424M/425M-AB, 2.970 и 2.970/1.001 Гбит/с) |
| Расстояние передачи по кабелю SDI | 100 м для 3G-SDI, 200 м для HD-SDI и 300 м для SD-SDI |
| Форматы аудиосигнала | вложенное: PCM 2/5.1/7.1 CH внешнее: аналоговое стерео |
| Защита от электростатических разрядов | ±8 кВ (через воздух), ±4 кВ (при касании) |
| Корпус | металлический, серебристого цвета |
| Рабочая температура | 0... +40 °C |
| Температура хранения | -20... +60 °C |
| Относительная влажность воздуха | от 20% до 90% без конденсации |
| Питание | 5 В, 2.6 А |
| Потребляемая мощность | 4.3 Вт |
| Габаритные размеры (Ш x Г x В) | 78.5 x 124 x 30 мм |
| Масса | 0.204 кг |
| В комплекте | блок питания |
