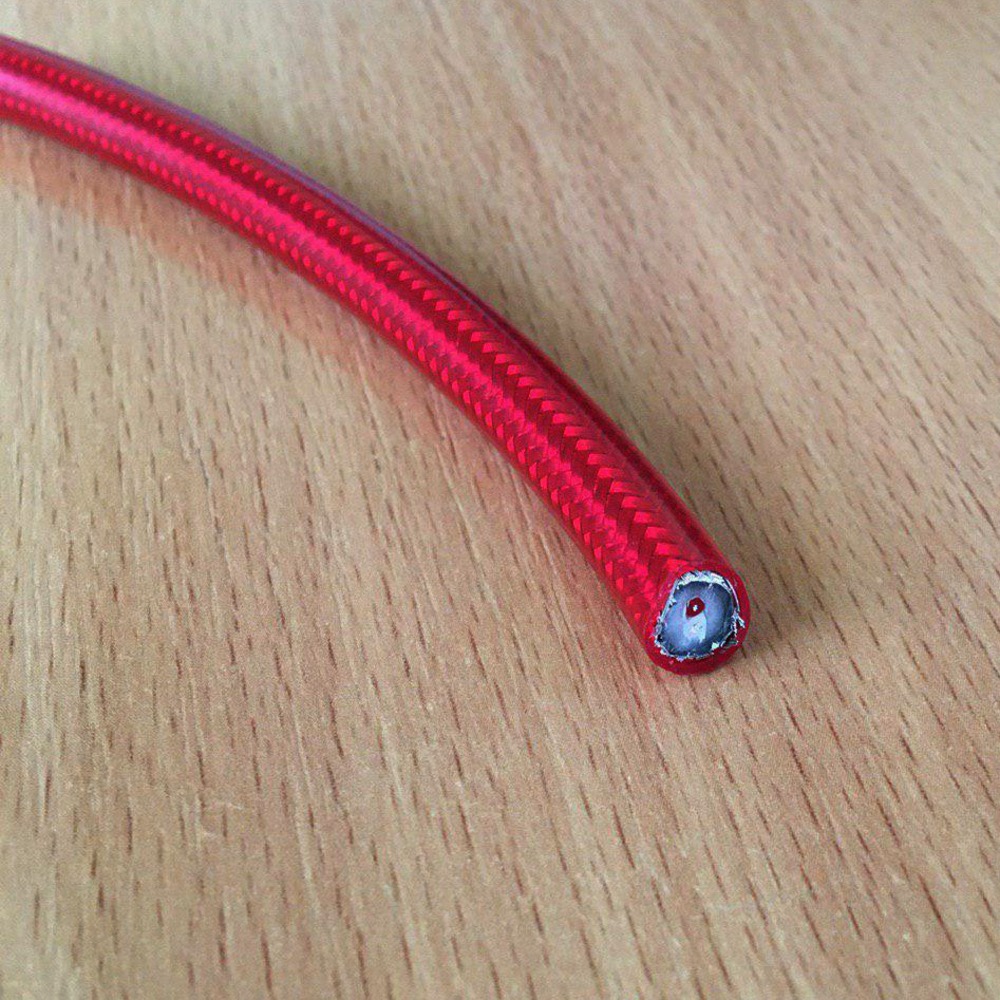

Кабель межблочный в нарезку QED (QE2457) Reference Audio 40

Наличие на складе:
Есть в наличии
Ближний склад
Рейтинг товара:
Артикул товара:
83727

Цена рекомендованная

1 591 р.

м.

Этот товар купили у нас 131 раз(а) Этот товар купили у нас 131 раз(а)
Сроки и стоимость доставки
Стоимость:
Москва (в пределах МКАД) - БЕСПЛАТНО
Срок:
Сегодня 27/02/2020 до 24:00 при заказе сегодня до 17:00
1.
Варшавское шоссе д.94, правый торец здания, второй этаж. Режим работы: пн-пт 10:00-20:00, сб-вс 10:00-19:00
Вес:
* Вес товара не может превышать 8 кг
Габариты:
* Сумма двух больших сторон не может превышать 120 см
Гарантия и страховка
Бренд
Производитель QED
Предназначение
Тип Аудио кабель
Область применения кабель для подключения линейного сигнала
Характеристики
Сечение проводника (мм2) 1x0.23 1x0.56
Удельная емкость (пФ/м) 76
Удельная индуктивность (мкГ/м) 0.37
Тангенс угла потерь (10KГц) 0.0059
Удельное сопротивление (Ом/м) 0.072
Материал проводника Посеребренная, многожильная, бескислородная медь криогенной обработки и высокой очистки 99,999% OFC
Материал экрана Алюминизированная майларовая пленка плюс посеребренная, многожильная, бескислородная медь криогенной обработки и высокой очистки 99.999% OFC. Степень экранирования - 100%
Материал диэлектрика Полиэтилен низкой плотности LDPE содержащий 10% феррита цинка и марганца
Наружный размер (мм) 8.1
Геометрия кабеля Сбалансированная, ассиметричная, парная геометрия
Длина в нарезку
Цвет Красный

Тип: Кабель Межблочный Аудио. Производитель: Англия.

Отзывов об этом товаре пока никто не оставлял.
Обсуждение
  • De-Factus

    116
    сообщений
    с 2 сентября 2009 г.

    Привет, на фото у вас обычная парная геометрия проводников... в описании кеда указано что он имеет двухпарную геометрию 4х23. Можно макро фото реального среза этого нового кабеля, в инете нет...


    Опубликовано: 2 июля 2015 в 08:12:46

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    В описание на сайте QED была ошибка, мы ее исправили http://qed.ru/hom/store/product/162/
    Новый кабель работает по другим принципам в отличии от предыдущей версии Reference, поэтому имеет пару проводников.


    Опубликовано: 10 июля 2015 в 11:53:54

  • De-Factus

    116
    сообщений
    с 2 сентября 2009 г.

    Спасибо за ответ. Интересный кабель, хотелось бы все таки увидеть фото реального среза...


    Опубликовано: 10 июля 2015 в 13:36:51

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Разрезали и сделали такую фотку


    Опубликовано: 10 июля 2015 в 18:12:28

  • De-Factus

    116
    сообщений
    с 2 сентября 2009 г.

    Класс, спасибо!! Интересно было на самом деле увидеть что за "комплиментарная технология проводников"... а то схематичный рисунок на сайте кеда больше интригует чем показывает как сделано.. такую бы еще ))


    Опубликовано: 10 июля 2015 в 21:04:14

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Они разного сечения, визуально это заметно. Жилы в каждом проводнике очень тонкие, сложно понять разного они сечения или нет. Как работает эта геометрия проводников можно прочитать в пресс-релизе http://qed.ru/hom/text/news/26/


    Опубликовано: 10 июля 2015 в 21:20:01

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Всем привет! А на RCA он распаивается традиционным способом или как то по другому? И вообще как он распаивается в заводской разделке?


    Опубликовано: 13 июля 2015 в 12:40:56

    Нет музыки - нет жизни!
  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Эта тема обсуждалась уже много раз, но повторимся. Со стороны источника экран и белый проводник вместе припаиваются на корпус разъема или как в новых разъемах QED ANALOC на контактную группу "лепестков". С обратной стороны кабеля экран висит в "воздухе", не припаивается. Припаивается только белый проводник. Красный проводник припаивается к центральному пину на обоих разъемах. Такая схема распайки имеет "пассивное экранирование" и соответственно кабель получается строго направленным.


    Опубликовано: 13 июля 2015 в 16:11:01

  • De-Factus

    116
    сообщений
    с 2 сентября 2009 г.

    Могу добавить что некоторые производители припаивают экран на стороне приемника...


    Опубликовано: 13 июля 2015 в 16:27:04

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Спасибо, значит традиционным способом. В принципе можно попробовать распаять и на XLR, конструкция позволяет.


    Опубликовано: 14 июля 2015 в 07:23:53

    Нет музыки - нет жизни!
  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Совершенно справедливо, все межблочные аудио кабели QED имеют балансную конструкцию. Мы сами регулярно под заказ изготавливаем такие кабели, распаивая их припоем WBT с содержанием серебра.


    Опубликовано: 14 июля 2015 в 11:19:26

  • De-Factus

    116
    сообщений
    с 2 сентября 2009 г.

    Я имел ввиду только на стороне приемника... так что тема мутная...сколько производителей столько и вариантов по сути...


    Опубликовано: 14 июля 2015 в 14:28:12

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Но чаще всего производители все таки припаивают экран со стороны источника.


    Опубликовано: 14 июля 2015 в 19:07:24

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    И всё таки не понятно, что за кабель представлен здесь. На оф.сайте http://www.qed.co.uk/analogue/xlr/reference-xlr-40-analogue.htm говорится про третий проводник, которого здесь нет.


    Опубликовано: 21 сентября 2015 в 10:56:43

    Нет музыки - нет жизни!
  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Или всё же для XLR версии используется другой кабель. Если так, то когда будет в наличии?


    Опубликовано: 21 сентября 2015 в 11:03:09

    Нет музыки - нет жизни!
  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Планируется поставка в конце ноября.


    Опубликовано: 22 сентября 2015 в 17:43:06

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Это будет новый кабель с тремя проводниками в экране.


    Опубликовано: 22 сентября 2015 в 17:43:59

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    А в нарезку будет?


    Опубликовано: 23 сентября 2015 в 05:56:48

    Нет музыки - нет жизни!
  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Будет кабель в нарезку и отдельно разъемы


    Опубликовано: 23 сентября 2015 в 15:45:04

  • qed_admin

    53
    сообщений
    с 11 марта 2011 г.

    Так же будет балансный цифровой кабель AES/EBU готовый и в нарезку


    Опубликовано: 23 сентября 2015 в 15:55:47

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Спасибо, ожидаем.


    Опубликовано: 24 сентября 2015 в 05:31:31

    Нет музыки - нет жизни!
  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Сечение проводника (мм?):1x0.23 1x0.56


    Опубликовано: 29 января 2016 в 16:43:40

    Нет музыки - нет жизни!
  • vldmr-13

    ?
    сообщений

    Есть ли у этого кабеля направленность?


    Опубликовано: 11 июня 2016 в 20:34:01

  • studio

    1765
    сообщений
    с 4 ноября 2012 г.

    Да, по надписи.


    Опубликовано: 13 июня 2016 в 07:00:06

    Нет музыки - нет жизни!
  • sergeyegorov123987qw@mail.ru

    5
    сообщений
    с 10 сентября 2018 г.

    по 7 жил разной толщины в каждом поводнике. под микроскопом разрез

    https://radikal.ru/lfp/a.radikal.ru/a14/1811/cd/5e27c928f3cf.jpg/htm


    Опубликовано: 16 ноября 2018 в 17:31:23

  • акдив

    12
    сообщений
    с 23 февраля 2016 г.

    Заводская распайка кабеля такая: красный и белый проводники объединены и припаяны  к центральному пину, экран припаян к боковым лепесткам. Это сделано с двух сторон кабеля.


    Опубликовано: 29 ноября 2019 в 14:44:07

  • beren

    1
    сообщений
    с 2 декабря 2019 г.

    Добрый день!

    на странице приведено два типа распайки:

    1. Со стороны источника экран и белый проводник вместе
    припаиваются на корпус разъема или как в новых разъемах QED ANALOC на
    контактную группу "лепестков". С обратной стороны кабеля экран висит
    в "воздухе", не припаивается. Припаивается только белый проводник.
    Красный проводник припаивается к центральному пину на обоих разъемах. Такая
    схема распайки имеет "пассивное экранирование" и соответственно
    кабель получается строго направленным.



     2. Заводская распайка кабеля
    такая: красный и белый проводники объединены и припаяны  к центральному
    пину, экран припаян к боковым лепесткам. Это сделано с двух сторон кабеля.

    Какой вариант правильный?

    Мне кажется второй, иначе зачем второй (белый) проводник? Поясните пожалуйста разногласие?!


    Опубликовано: 2 декабря 2019 в 14:35:06

  • акдив

    12
    сообщений
    с 23 февраля 2016 г.

    Когда покупал кабель на отрез, попросил ребят из магазина посмотреть, какая распайка на бывшем в наличии кабеле заводского производства. Они любезно пошли мне навстречу. Так появился на сайте заводской вариант распайки.


    Опубликовано: 10 января 2020 в 15:01:11
