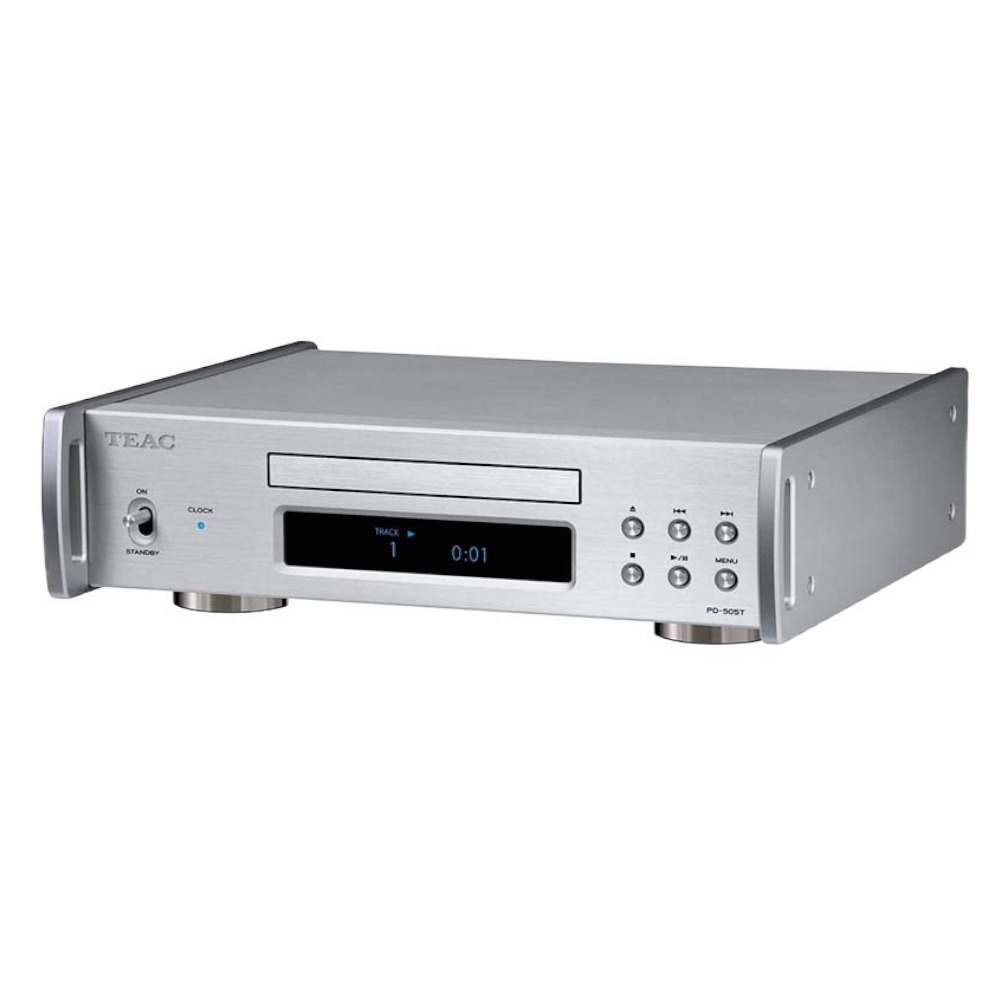

CD-проигрыватель Teac PD-505T silver

В CD-транспорте TEAC PD-505T серии Reference 500, выпущенном к 70-летию компании, используется механика привода дисков новой конструкции, основанная на разработках для профессиональных продуктов. Основываясь на оригинальном приводе компакт-дисков, использованном в плеере CD-5020A, который уже много лет устанавливается в профессиональных продуктах, была разработана новая конструкция, оптимизированная для PD-505T.

Весь механизм CD-привода смонтирован на суб-шасси в полуплавающем состоянии, и не полностью закреплен на корпусе устройства. Такая конструкция, разработанная с особой тщательностью, предотвращает обратную связь, которая может оказать негативное влияние на считывание данных с компакт-дисков, предотвращая передачу вибраций, генерируемых двигателем шпинделя и приводом на корпус, что вызывает соответствующие помехи. В то же время, чтобы исключить влияние демпферов, используемых при монтаже компонентов привода, на качество звука, TEAC также спроектировали места, где, например, использовали жесткие методы крепления, и учли общие режимы вибрации при создании конструкции, в которой используются как жесткие, так и гибкие соединения. Таким образом, TEAC добились более точного считывания данных с компакт-дисков и поддержания более высокого уровня чистоты аудио сигналов.

Стремясь к еще более высокому уровню воспроизведения, TEAC разработали новую схему управления приводом для механизма CD. Управляя двигателем шпинделя с неглубокой обратной связью для создания естественного режима вращения и добились еще более неискаженного и открытого звучания. Кроме того, используется мостовая (BTL) схема, которая не создает шумов при переключении, начиная со шпинделя и включая также привод, приводящий в движение объектив датчика. Это устраняет даже незначительные воздействия на процесс считывания сигнала и повышает его чистоту.

Для источников питания используются трансформаторы с тороидальным сердечником. Кроме того, имеются отдельные источники питания для OLED-дисплея, для привода компакт-дисков и схемы микрокомпьютера, а также для аудио схем - с вторичными обмотками и выпрямителями для каждой из них. В целях улучшения качества звука для привода компакт-дисков, микрокомпьютера и аудио схем используются независимые схемы питания.

При цифровом подключении точность синхронизации предыдущих устройств в тракте может повлиять на качество работы всей системы. Кварцевый генератор с низким уровнем фазового шума, обладающий выдающимися характеристиками, используется для генерации внутренних тактовых импульсов PD-505T. Считывая сигналы с CD с помощью прецизионных тактовых импульсов, можно точно выдать в цифровом виде исходный аудио сигнал, сохраненный на компакт-диске.

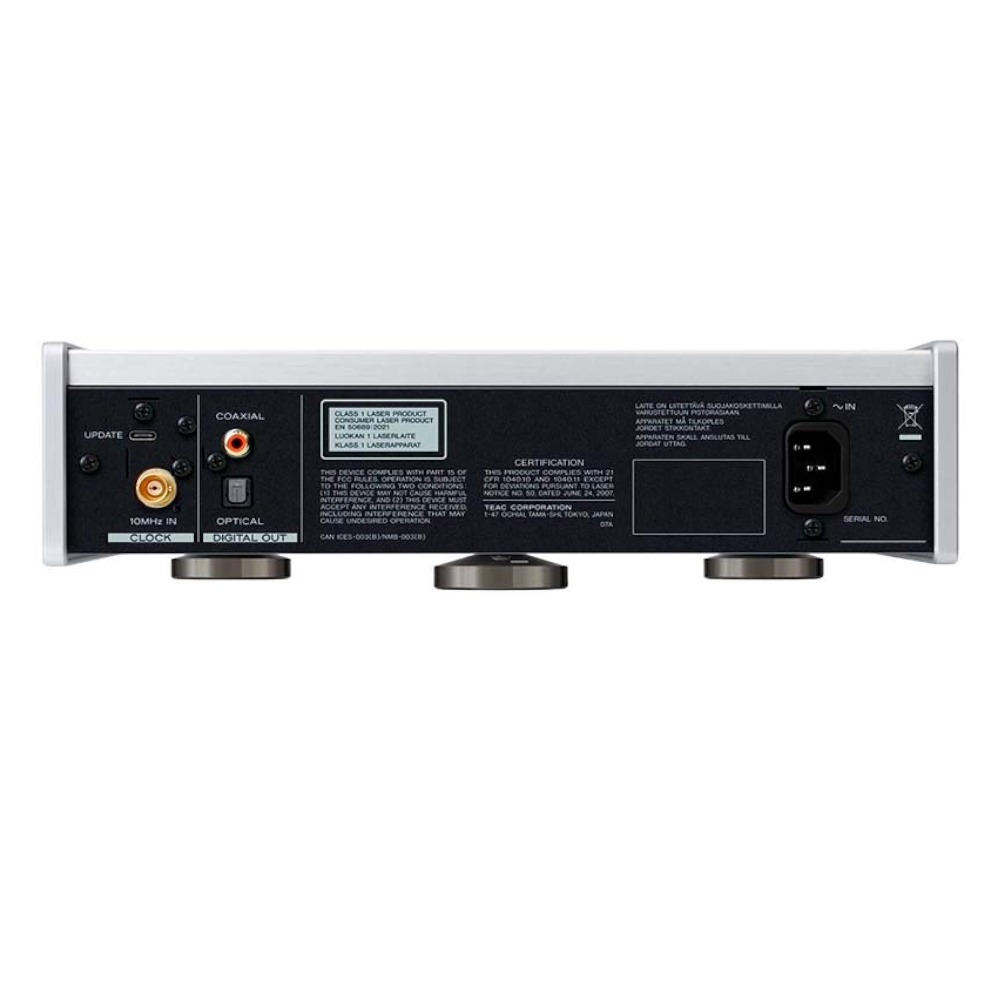

Вход для внешнего тактового сигнала с частотой 10 МГц позволяет синхронизировать работу с более точным внешним тактовым генератором. Кроме улучшения качества аудио при воспроизведении сигналов через PD-505T, это дает также возможность затактировать всю аудио систему от одного генератора и повысить качество ее работы за счет синхронизации с ЦАП.

Поскольку весь корпус изготовлен из металлических панелей, устойчивых к внешним шумам, подавляется проникновение электромагнитных помех, генерируемых компьютерами и другими устройствами. Это обеспечивает чистоту внутренней среды при минимальном уровне помех даже в сложных для аудио оборудования условиях. Кроме того, алюминиевые панели толщиной 8 мм, которые покрывают обе стороны цельнометаллического корпуса, обеспечивают ему необходимую прочность и точную форму. Кроме того, это устройство размером со страницу формата А4 (если смотреть сверху) можно легко разместить на письменном столе, тумбочке или в другом небольшом пространстве.

Оригинальная конструкция ножек с тремя точками опоры без механических напряжений обеспечивает стабильное размещение, так как на нее не влияют небольшие неровности поверхности под ней. По сравнению с теми, что использовались в предыдущих конструкциях, эти ножки лишь частично закреплены на шасси. Эта конструкция была разработана на основе концепции, согласно которой, позволяя ножкам свободно вибрировать, можно добиться более естественной реверберации звука. Эти опоры из обработанной стали не крепятся прочно, а устанавливаются таким образом, чтобы они свободно соединялись с нижней частью устройства. Сохраняя ощущение расположения, подобное тому, которое было у заостренных ножек с шипами, использовавшихся в предыдущих моделях, этот метод обеспечивает более естественные и насыщенные реверберации звука.

Используется полуплавающая конструкция верхней панели. Верхняя панель не крепится к корпусу винтами. Вместо этого она частично зафиксирована, закреплена только боковыми панелями, что создает ощущение открытости звучания.
