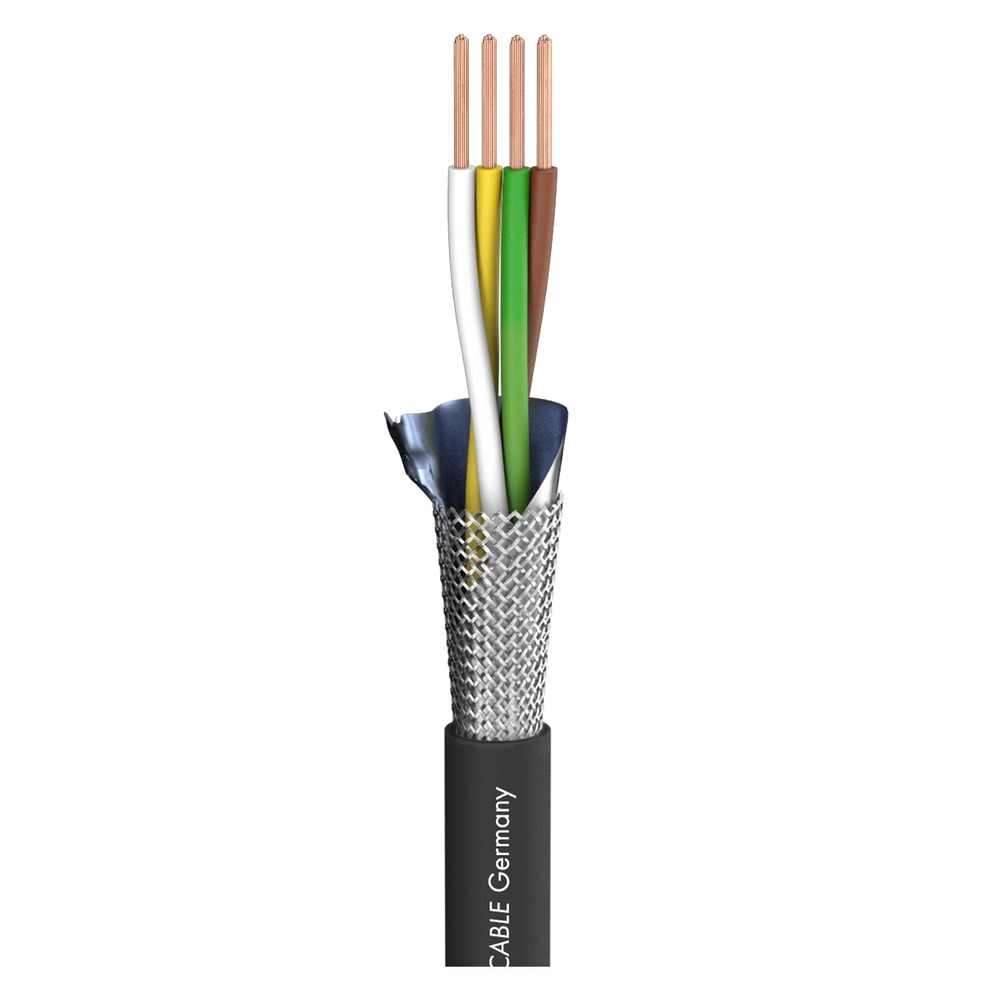

Кабель AES/EBU и DMX512 Sommer Cable 540-0051 DMX Binary 434 DMX512 Black 100.0m

4-жильный AES/EBU и DMX кабель, серии BINARY 434 DMX512, PVC

540-0051 - 4-х жильный AES/EBU и DMX кабель, серии BINARY 434 DMX512, PVC содержит две пары проводников, с волновым сопротивлением 110 Ом. Это превосходный кабель для передачи цифровых сигналов формата AES/EBU и DMX, он обеспечивает надёжную связь между управляющим устройством и приборами, и дополнительно передачу служебной информации (статус сигнала, коды ошибок и т. д.). Две жилы из четырёх используются для передачи видео сигнала, а другие две жилы предназначены для канала управления. Диаметр кабеля всего 7,0 мм, при этом он имеет 4-ре гибких многопроволочных жилы каждая сечением 0,34 мм² (AWG 22) из бескислородной меди (OFC). Диаметр жилы 0,66 мм, диаметр изолятора жилы 1,7 мм. Все жилы защищены от внешних полей двойным высокоэффективным экраном - оплетка из луженой меди + AL/ PT фольга. Изоляция жил из полиэтилена ПЭ (PE) гарантирует высокие и стабильные электрические параметры на протяжении всего срока жизни кабеля. Большое сечение меди и высококачественный изолятор обеспечивают кабелю замечательные электрические характеристики - сопротивление постоянному току жилы 53 Ом/км, а оплётки - 15 Ом/км, ёмкость жила/жила на 1 м - 58 пФ, и сопротивление изоляции жилы на 1 км более 5 Гом. Рабочие температуры от -25°C до +70°C. Цветовая кодировка изоляции жил соответствует стандарту DIN 47100. Стойкая к механическим воздействиям, долговечная и гибкая внешняя оболочка из ПВХ (PVC) позволяет использовать этот кабель как вне помещений, так и для стационарной инсталляции. Цвет оболочки - чёрный. Благодаря использованию комбинированного экрана (плетёный экран из луженой меди + алюмополиэстерная фольга (AL/PT)) и цветовой кодировке изоляции жил, этот кабель соответствует стандартам VDE 0812/VDE 0207. Инженеры-инсталляторы и проектировщики оборудования лучше других представляют себе проблему переустройства или обновления уже существующих систем. Задачу совместимости с будущими изменениями конфигурации с успехом решает применение именно данной двупарной модели кабеля.

Основные особенности:

• Две пары проводов с волновым сопротивлением 110 Ом (одна пара для сигнала стандартов AES/EBU, вторая - для передачи сигнала управления стандарта DMX).
• Отличное экранирование, благодаря плотному плетёному медному и фольгированному экранам.
• Надёжен в инсталляции, долговечный и гибкий благодаря оболочке из ПВХ (PVC).
• Прост в монтаже, благодаря разноцветной изоляции каждого канала.
• Передача цифровых сигналов на большие расстояния на основе стандартов DMX и AES/EBU (AES3 - соответствует международному стандарту МЭК 60958. Потребительская версия AES/EBU - родственная система S/PDIF).
