Генератор тестовых сигналов для HDMI и VGA, анализатор HDMI Cypress CPHD-V4

Наличие на складе:
Есть в наличии
Удаленный склад
Рейтинг товара:
Артикул товара:
574308

Цена рекомендованная

220 445 р.

шт.

Сроки и стоимость доставки
Стоимость:
Срок:
03.11 вторник при заказе до 18:00
Стоимость:
Срок:
04.11 среда при заказе до 18:00
Гарантия и страховка
Бренд
Производитель Cypress
Тип Генератор тестовых сигналов для HDMI и VGA, анализатор HDMI

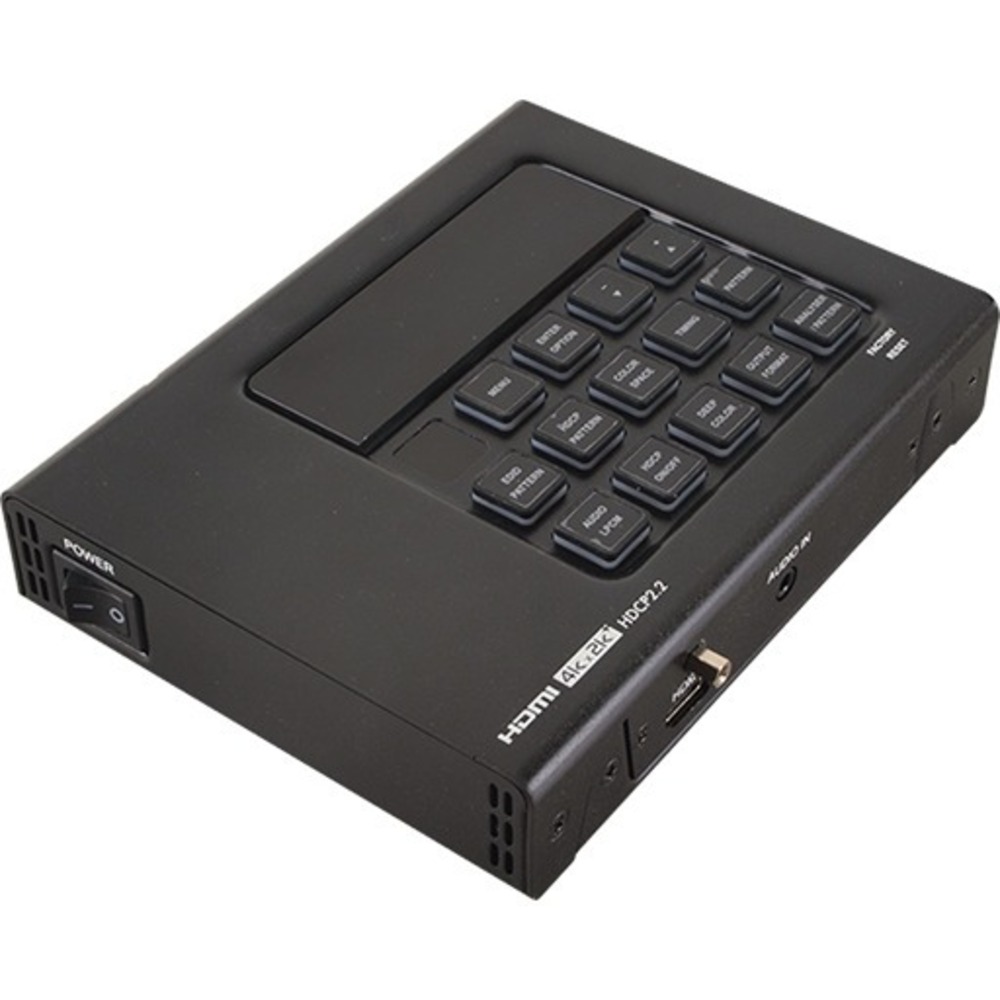

CPHD-V4 – генератор тестовых сигналов для интерфейса HDMI разрешением до 4096x2160p c поддержкой HDCP 1.4, 2.2 и EDID, сигналов интерфейса VGA разрешением до 2048x1080p. Устройство позволяет эмбеддирование и деэмбеддирование аудио (2х miniJack 3,5 мм), он является также анализатором HDMI-сигнала. Обладает крайне богатым функционалом для анализа и мониторинга AV-сигналов (в т.ч. HDCP / EDID / SCDC). Генерирует тестовые сигналы в 88 различных разрешениях, имеется 55 настроечных таблиц. Также возможна генерация до восьми каналов звука LPCM с различной частотой. Управление осуществляется по ИК, RS-232 и IP.

Основные особенности
  • Поддержка HDMI 2.0 (включая разрешения 4K/60, 4:4:4), совместимость с DVI 1.0
  • Удовлетворяет требованиям HDCP 1.4 и 2.2
  • 88 разрешений (с учетом вариантов кадровой частоты): от 640x350p до 4096x2160p, 60 Гц, 4:4:4, 8 бит
  • 55 настроечных таблиц и изображений, в том числе анимированных
  • Возможна загрузка двух пользовательских тестовых таблицы в разрешениях 640x480 и 1920x1080 (RGB, 24-разрядный цвет, формат bitmap)
  • Анализ сигнального тракта источника и дисплея, пакетов данных HDMI
  • Управление и проверка на соответствие требованиям HDCP 1.4 и 2.2
  • Встроенный эмулятор EDID, анализ данных EDID, в том числе SCDC (Status & Control Data Channel)
  • Анализ входных аудиосигналов
  • Сквозная передачи сигналов с HDR (High Dynamic Range) и анализ таких сигналов
  • Генерация сигналов HDMI со скоростью потока до 6 Гбит/с на канал (4096x2160/60, 4:4:4, 8-разрядный цвет)
  • Генерирует выходные видеосигналы в форматах HDMI и VGA (только RGBHV, форматы YUV, RGBS, RGsB не поддерживаются)
  • Входной и выходной порты аналогового стереофонического аудиосигнала
  • Генерирует до 8 каналов аудио LPCM
  • Управление с лицевой панели, инфракрасного пульта ДУ, через RS-232, по протоколу Telnet
  • OLED-дисплей для мониторинга системы в режиме реального времени
  • Детализированное экранное меню для настройки и вывода системной информации
  • Обновление прошивки и тестовых страниц по USB
  • Портативный генератор в компактном корпусе
Технические характеристики

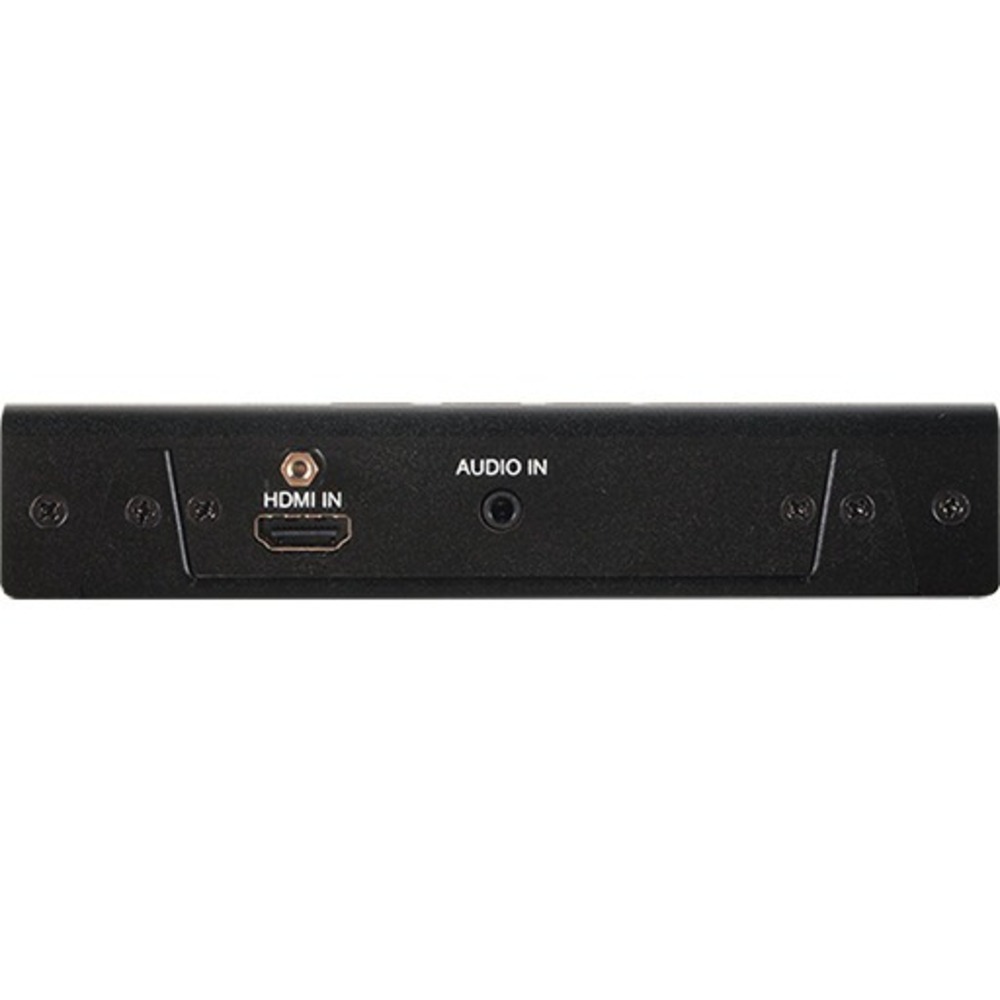

Входы 1 – HDMI, тип А (розетка)
1 – небалансное аудиостерео, разъем mJack 3,5 мм (розетка)

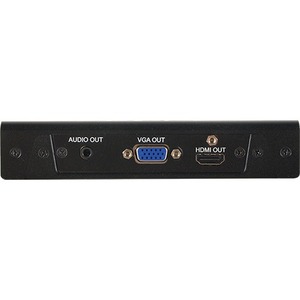

Выходы 1 – HDMI, тип А (розетка)
1 – VGA, разъем D-sub HD15 (розетка)
1 – небалансное аудиостерео, разъем mJack 3,5 мм (розетка)

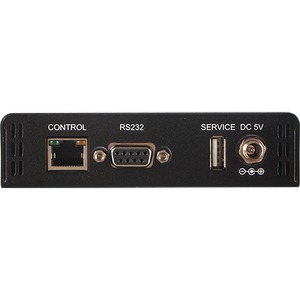

Порты 1 – Ethernet, разъем RJ45 (розетка)
1 – RS-232, разъем D-sub DB9 (розетка)
1 – USB (сервисный), тип А (розетка)
Полоса пропускания видеосигнала 600 МГц / 18 Гбит/с
Выходные разрешения VGA: 350p, 480p, 576p, 720p, 1080i, 1080p, 640x480, 800x600, 1024x768, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900 (RB), 1600x1200, 1680x1050, 1920x1200 (RB), 2048x1080p
HDMI: 350p, 480p, 576p, 720p, 1080i, 1080p, 3840x2160p, 4096x2160p (вплоть до 60 Гц, 4:4:4), 640x480, 800x600, 1024x768, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900 (RB), 1600x1200, 1680x1050, 1920x1200 (RB)
Материал корпуса металл
Цвет черный
Защита от электростатических разрядов ±8 кВ (воздушный разряд)
±4 кВ (контактный разряд)
Питание 5 В, 2.6 А (опционально – по USB, мин. ток 2,1 А)
Потребляемая мощность 8,4 Вт
Габаритные размеры (ШхГхВ) 125 х 162 х 30 мм
Масса 0,796 кг



Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплекте
  • Генератор тестовых сигналов CPHD-V4 – 1 шт.
  • ИК-пульт ДУ (CR-174) – 1 шт.
  • USB-кабель питания – 1 шт.
  • Блок питания 5 В, 2.6 А – 1 шт.
  • Руководство пользователя
Сфера применения
  • Пусконаладочные работы
  • Тестирование источников HDMI и дисплеев
  • Считывание, редактирование и запись EDID-данных
  • Проверка и обеспечение совместимости версий HDCP
  • R&D, разработка оборудования
